Description

Paramètres techniques

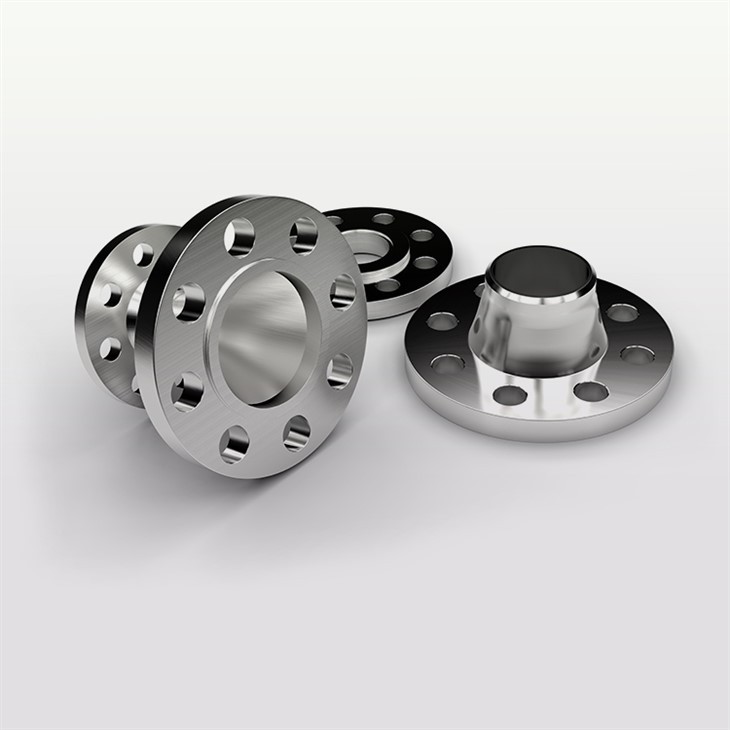

Les brides sont largement utilisées dans des endroits tels que les systèmes de tuyauterie d'instruments, les systèmes de tuyauterie de mesure, les conditions difficiles à haute température, haute pression et anticorrosion élevées dans les industries telles que l'énergie nucléaire, le pétrole, la chimie, la construction navale, l'offshore, la métallurgie, les machines, l'électricité, etc.

Bienvenue pour acheter des brides à bas prix fabriquées en Chine ou essayer le service personnalisé avec Runsun, qui se concentre sur ce domaine depuis 2012. Nous sommes équipés d'une usine professionnelle et productive qui peut vous offrir des prix bon marché. Maintenant, agissez pour obtenir un échantillon gratuit de brides avec nous.

Spécification:

Tableau de conversion des normes de connexion des brides GB, ANSI et JIS

DN PN		15						25							40							50
DN PN		Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride
JIS	10K	95	70	15	4	12	12	125	90	19	4	16	14	140	105	19	4	16	16	155	120	19	4	16	16
	20K	95	70	15	4	12	12	125	90	19	4	16	14	140	105	19	4	16	16	155	120	19	8	16	16
	40K	115	80	19	4	16	20	130	95	19	4	16	22	160	120	23	4	20	24	165	130	19	8	16	26
Norme ANSI	Classe 150	88.9	60.5	15.7	4	12.7	14	108	79.2	15.7	4	12	16	127	98.6	15.7	4	12	18	152.4	120.7	19.1	4	16	20
	Classe 300	95.3	66.5	15.7	4	12.7	14	124	88.9	19.1	4	16	16	155.4	114.3	22.4	4	19	18	165.1	127	19.1	8	16	20
	Classe 600	95.3	66.5	15.7	4	12.7	14.2	124	88.9	19.1	4	16	17.5	155.4	114.3	22.4	4	19	22.4	165.1	127	19.1	8	16	25.4
FR (DIN)	1.0MPa	95	65	14	4	12	14	115	85	14	4	12	16	150	110	18	4	16	18	165	125	18	4	16	20
	1,6 MPa	95	65	14	4	12	14	115	85	14	4	12	16	150	110	18	4	16	18	165	125	18	4	16	20
	2,5 MPa	95	65	14	4	12	14	115	85	14	4	12	16	150	110	18	4	16	18	165	125	18	4	16	20
	4.0MPa	95	65	14	4	12	14	115	85	14	4	12	16	150	110	18	4	16	18	165	125	18	4	16	20

DN PN		80						100							150							200
DN PN		Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride
JIS	10K	185	150	19	8	16	18	210	175	19	8	16	18	280	240	23	8	20	22	330	290	23	12	20	22
	20K	200	160	23	8	20	20	225	185	23	8	20	22	305	260	25	12	22	24	350	305	25	12	22	26
	40K	210	170	23	8	20	32	250	205	25	8	22	36	355	295	33	12	M30*3	44	405	305	33	12	M30*3	50
Norme ANSI	Classe 150	190.5	152.4	19.1	4	16	20	228.6	190.5	19.1	8	16	22	280	241	23	8	20	34	345	298	23	8	20	37
	Classe 300	209.6	168.1	22.4	8	19.1	20	254	200.2	22.4	8	19	22	320	270	22	12	19	45	380	330	25	12	22	50
	Classe 600	209.6	168.1	22.4	8	19.1	31.75	273	215.9	25.4	8	22.2	38.1	355.6	292.1	28.4	12	25.4	48	419.1	349.3	31.8	12	28.6	55
FR (DIN)	1.0MPa	200	160	18	8	16	20	220	180	18	8	16	22	285	240	22	8	20	24	340	295	22	8	20	24
	1,6 MPa	200	160	18	8	16	20	220	180	18	8	16	22	285	240	22	8	20	24	340	295	22	12	20	24
	2,5 MPa	200	160	18	8	16	20	235	190	22	8	20	22	300	250	26	8	24	24	360	310	26	12	24	30
	4.0MPa	200	160	18	8	16	24	235	190	22	8	20	24	300	250	26	8	24	28	375	320	30	12	27	34

DN PN		250						300							350							400
DN PN		Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride
JIS	10K	400	355	25	12	22	24	445	400	25	16	22	24	490	445	25	16	22	26	560	510	27	16	24	28
	20K	430	380	27	12	24	28	480	430	27	16	24	30	540	480	33	16	M30*3	34	605	540	33	16	M30*3	38
	40K	475	410	33	12	M30*3	56	540	470	39	16	M36*3	60	585	515	39	16	M36*3	64	645	570	39	16	M36*3	70
Norme ANSI	Classe 150	406.4	362	25.4	12	22	30	482.6	431.8	25.4	12	22	31.75	533.4	476.3	28.4	12	25.4	35	597	540	28.4	16	25.4	36.6
	Classe 300	444.5	387.3	28.4	16	25.4	47.8	520.7	450.9	31.8	16	28.6	50.8	584.2	514.3	31.8	20	28.6	53.8	647.7	571.5	35	20	31.8	57.2
	Classe 600	508	431.8	35	16	31.8	63.5	558.8	489	35	20	31.8	66.5	603.3	527.1	38.1	20	35	69.9	685.8	603.3	41.1	20	38.1	76.2
FR (DIN)	1.0MPa	395	350	22	12	20	26	445	400	22	12	20	28	505	460	22	16	20	30	565	515	26	16	24	32
	1,6 MPa	405	355	26	12	24	26	460	410	26	12	24	28	520	470	26	16	24	35	580	525	30	16	27	38
	2,5 MPa	425	370	30	12	27	32	485	430	30	16	27	34	555	490	33	16	30	38	620	550	36	16	33	40
	4.0MPa	450	385	33	12	30	38	515	450	33	16	30	42	580	510	36	16	33	46	660	585	39	16	36	50

DN PN		500						600
DN PN		Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride	Diamètre extérieur de la bride	Diamètre central	Ouverture du fil	Quantité de boulons	Filetage de vis	L'épaisseur de la bride
JIS	10K	675	620	27	20	24	30	795	730	33	24	30	32
	20K	730	660	33	20	M30*3	42	845	770	39	24	M36*3	46
	40K
Norme ANSI	Classe 150	698.5	635	32	20	28.6	43	813	749.3	35	20	31.75	47.8
	Classe 300	774.7	685.8	35	24	31.8	63.5	914.4	812.8	41.1	24	38.1	69.85
	Classe 600	812.8	723.9	44.4	24	41.3	88.9	939.8	838.2	50.8	24	47.6	101.6
FR (DIN)	1.0MPa	670	620	26	20	24	38	780	725	30	20	27	42
	1,6 MPa	715	650	33	20	30	46	840	770	36	20	33	38
	2,5 MPa	730	660	36	20	33	44	845	770	39	20	36	46
	4.0MPa	755	670	42	20	39	57	890	795	48	20	45	72

étiquette à chaud: bride sae, fabricants, fournisseurs et usine de brides sae en Chine, secteurs à bride, pignon à brins, disques à brides, cames à bride, arbres à brins, cales à brides

Bride SAE
